| 製品名: | X-tend ケーブル メッシュ | キーワード: | ワイヤー ロープの網 |
|---|---|---|---|
| 材料: | AISI316, AISI316L | ワイヤーロープ: | 1.2 mmから4.0 mm |
| ワイヤロープの建設: | 7 x 7、7 x 19、1 x 19 | 終了した: | 超音波風呂 ブラックオキシド |
| メッシュの向き: | 水平、垂直 | メッシュ角: | 60度 |
| ハイライト: | ステンレス鋼のダイヤの穴網,X 橋のフェンスのケーブル網,ダイヤモンドホールケーブル網のフェンシング |
||

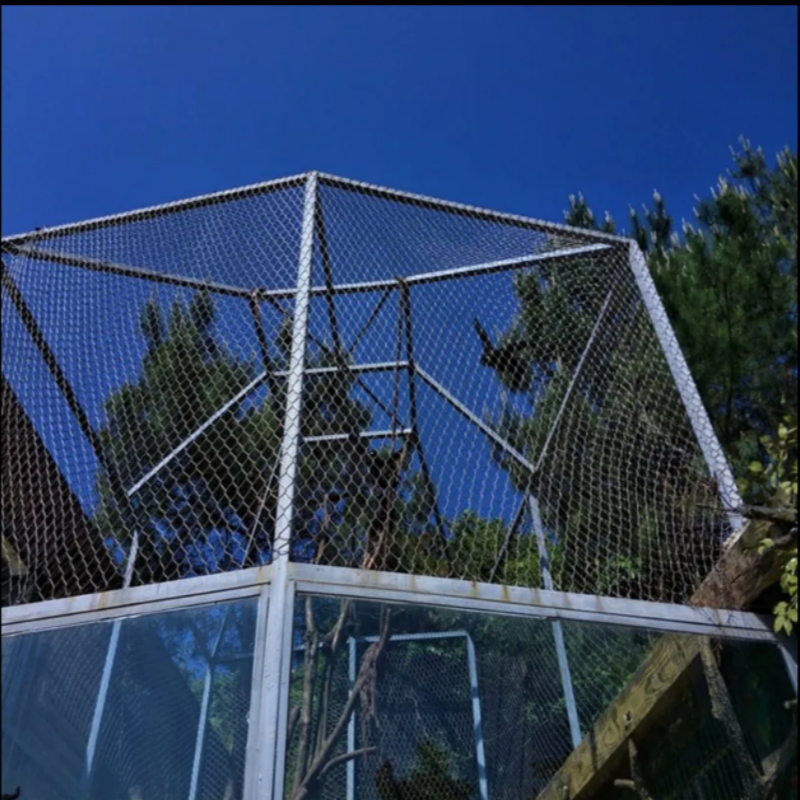

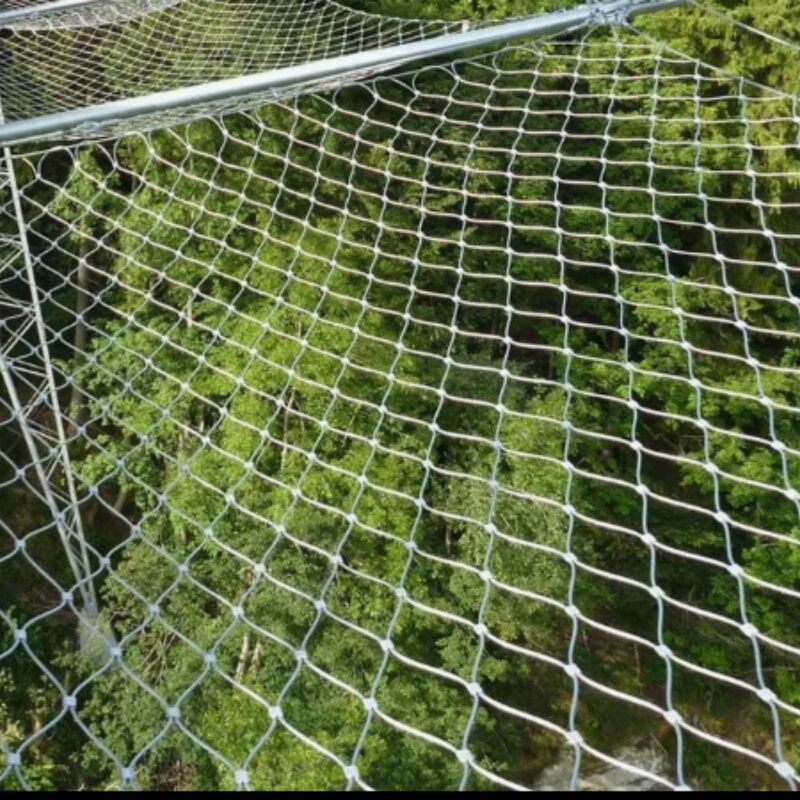

ダイヤモンドホールステンレス鋼X Tendケーブルメッシュ、橋のフェンスに使用
X-tendケーブルメッシュは、標準直径1.0 mm、1.5 mm、1.6 mm、2.0 mm、3.0 mm、3.2 mmで製造されています。メッシュ幅は、ケーブルの直径に応じて25〜200 mm(またはそれ以上)が可能です。
柔軟なステンレス鋼ケーブルメッシュは菱形メッシュで、優れた柔軟性、事実上破壊不可能、最も耐衝撃性、耐破壊力、最も耐雨性、耐雪性、ハリケーン性を備えています。
メッシュは、手すりまたは柵のデザインと必要な美観に応じて、垂直方向または水平方向に適用できます。
X-tendケーブルメッシュ仕様:
|
メッシュアイサイズ (開口部) |
1.2mm(3/64) (7 x 7) |
1.6mm(1/16) (7 x 7) |
2.0mm(5/64) (7 x 7) |
2.4mm(3/32) (7 x 7) |
3.2mm(1/8) (7 x 19) |
| 20 x 35mm | YT-1235 | ||||
| 25 x 42mm | YT-1225 | YT-1625 | |||
| 30 x 52mm | YT-1230 | YT-1630 | YT-2030 | ||
| 35 x 60mm | YT-1235 | YT-1635 | YT-2035 | ||
| 38 x 66mm | YT-1238 | YT-1638 | YT-2038 | YT-2438 | |
| 40 x 69mm | YT-1240 | YT-1640 | YT-2040 | YT-2440 | YT-3040 |
| 50 x 86mm | YT-1250 | YT-1650 | YT-2050 | YT-2450 | YT-3050 |
| 60 x 104mm | YT-1260 | YT-1660 | YT-2060 | YT-2460 | YT-3060 |
| 70 x 120mm | YT-1270 | YT-1670 | YT-2070 | YT-2470 | YT-3070 |
| 76 x 131mm | YT-1276 | YT-1676 | YT-2076 | YT-2476 | YT-3076 |
| 80 x 138mm | YT-1280 | YT-1680 | YT-2080 | YT-2480 | YT-3080 |
| 90 x 154mm | YT-1290 | YT-1690 | YT-2090 | YT-2490 | YT-3090 |
| 100 x 173mm | YT-12100 | YT-16100 | YT-20100 | YT-24100 | YT-30100 |
| 120 x 206mm | YT-12120 | YT-16120 | YT-20120 | YT-24120 | YT-30120 |
X-tendケーブルメッシュは、7×7および7×19の構造のステンレス鋼ロープでできており、ステンレス鋼の結び目ロープメッシュは非常に柔らかく、人体や動物を傷つけません。ただし、メッシュ全体はしっかりとした構造になっています。大雪や強風にも耐えることができます。
スチールケーブルメッシュには、織りタイプとフェルールタイプの2種類があります。
| SS304 | (%)C:≤0.07、Si:≤1.0、Mn:≤2.0、Cr:17.0-19.0、Ni:8.0-11.0、S:≤0.03、P:≤0.035 |
| SS316 | (%)C:≤0.08、Si:≤1.00、Mn:≤2.00、P≤:0.035、S:≤0.03、Ni:10.0-14.0、Cr:16.0-18.5 |
| SS316L | (%)C:≤0.03、Si:≤1.00、Mn:≤2.00、P:≤0.045、S:≤0.030、Cr:16.0〜18.0、Ni:12.0〜15.0 |
![]()
